篮式过滤器

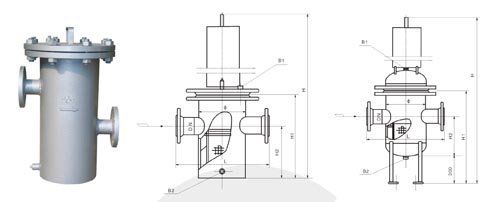

主要外形和连接尺寸

公称通径 DN	L	H	H1	H2	φ	B1排放口			有效过滤面积 (m²)	WT (Kg)
公称通径 DN	L	H	H1	H2	φ	I	Ⅱ	Ⅲ	有效过滤面积 (m²)	WT (Kg)
25	220	520	110	70	76	Rl/2″	DN20 平面 RF	DN20 凸面 M	0.003619	12.5
32	220	525	110	70	76				0.003619	16.8
40	280	630	120	100	114				0.005718	24
50	280	630	120	100	114				0.005718	29
65	330	750	160	110	140				0.009613	40
80	340	860	180	140	168				0.001539	55
100	420	1040	220	170	219	R3/4″			0.02464	103
150	500	1375	310	220	273				0.04866	181
200	560	1560	390	280	325				0.07858	210
250	660	1770	480	320	426				0.12005	290
300	750	2000	640	400	478				0.16537	388

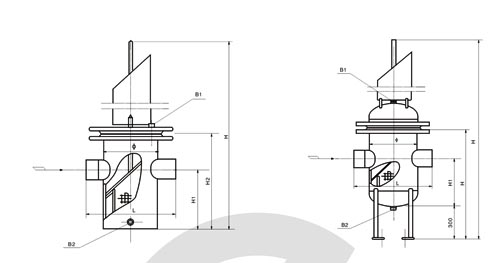

主要外形和连接尺寸

公称通径 DN	L	H	Hl	H2	φ	B1排放口			有效过滤面积 (m²)	WT (Kg)
公称通径 DN	L	H	Hl	H2	φ	I	Ⅱ	Ⅲ	有效过滤面积 (m²)	WT (Kg)
200	560	2005	390	280	325	R3/4″	DN20 平面 RF	DN20 凸面 M	0.07858	292
250	660	2320	480	320	426				0.12065	415
300	750	2870	640	400	480				0.16537	596
350	800	3305	770	450	500	R1″			0.2225	707
400	840	3675	780	520	550				0.2916	811
450	960	4070	980	600	600				0.3642	1264
500	1080	4235	1090	650	700				0.4587	1589

主要外形和连接尺寸

公称通径 DN	L	H	H1	H2	φ	Bl排放口			有效过滤面积 (m2)	WT (kg)
公称通径 DN	L	H	H1	H2	φ	I	Ⅱ	Ⅲ	有效过滤面积 (m2)	WT (kg)
25	220	480	160	260	76	R1/2″	DN20 平面 RF	DN20 凸面 M	0.003619	13.8
32	220	495	160	270	76				0.003619	16.5
40	280	550	180	300	114				0.005718	19
50	280	550	180	300	114				0.005718	23
65	330	650	220	350	140				0.009613	39
80	340	740	260	400	68				0.001539	52
100	420	880	310	470	219	R3/4″			0.02464	82
150	500	1175	430	620	273				0.04866	208
200	560	1540	530	780	325				0.07858	245
250	660	1890	640	930	426				0.12065	280
300	750	2130	840	1200	478				0.16537	390

主要外形和连接尺寸

公称通径 DN	L	H	H1	H2	φ	B1排放口			有效过滤面积 (m2)	WT (kg)
公称通径 DN	L	H	H1	H2	φ	I	Ⅱ	Ⅲ	有效过滤面积 (m2)	WT (kg)
200	560	1875	540	230	325	R3/4″	DN20 平面 RF	DN20 凸面 M	0.07858	303
250	660	2170	650	270	426				0.12065	439
300	750	2690	860	320	480				0.16537	576
350	800	3085	1010	370	500	R1″			0.2225	833
400	840	3445	1150	400	550				0.2916	839
450	960	3810	1310	440	600				0.3642	978
500	1080	4145	1440	470	700				0.4587	1444
