| Q71/41F-16/25C、P、R意式超短型球阀 |
◆ 概述：
产品特征
公称压力：1.6-6.4MPa
适用温度范围：-20～350℃
适用介质：化工、石油、制药、球保、水及某些腐蚀性 液体(W.O.G)
| 序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
| 不锈钢 |
碳钢 |
不锈钢 |
碳钢 |
| 1 |
阀体 |
不锈钢 |
碳钢 |
7 |
手柄 |
不锈钢 |
不锈钢 |
| 2 |
球 |
不锈钢 |
不锈钢 |
8 |
阀杆螺母 |
不锈钢 |
不锈钢 |
| 3 |
密封垫 |
聚四氟乙烯 |
聚四氟乙烯 |
9 |
填料压盖 |
不锈钢 |
不锈钢 |
| 4 |
阀杆 |
不锈钢 |
不锈钢 |
10 |
手柄套 |
塑料 |
塑料 |
| 5 |
填料 |
聚四氟乙烯 |
聚四氟乙烯 |
11 |
密封瓶帽 |
不锈钢 |
不锈钢 |
| 6 |
定信锁 |
不锈钢 |
不锈钢 |
12 |
垫圈 |
聚四氟乙烯 |
聚四氟乙烯 |

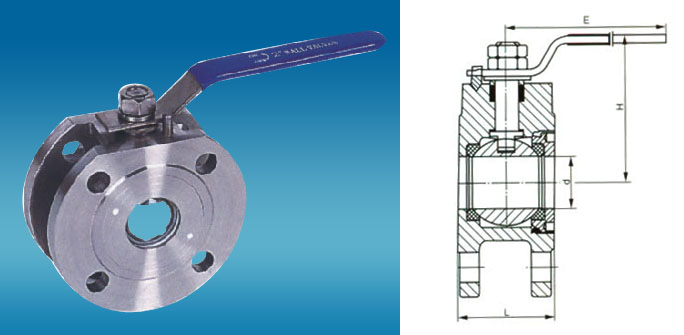

| 型号 |
d |
L |
D |
D1 |
D2 |
H |
E |
b |
Z-d1 |
f |
| 1/2″ |
15 |
32 |
95 |
65 |
45 |
62 |
110 |
14 |
4-14 |
2 |
| 3/4″ |
19 |
38.5 |
105 |
75 |
55 |
70 |
125 |
14 |
4-14 |
2 |
| 1″ |
23.5 |
45 |
115 |
85 |
65 |
79 |
135 |
16 |
4-14 |
2 |
| 11/4″ |
30 |
55 |
135 |
100 |
78 |
86 |
150 |
16 |
4-18 |
3 |
| 11/2″ |
36 |
62 |
145 |
110 |
85 |
92 |
150 |
18 |
4-18 |
3 |
| 2″ |
45 |
72 |
160 |
125 |
100 |
102 |
180 |
20 |
4-18 |
3 |
| 21/2″ |
58 |
95 |
180 |
145 |
120 |
158 |
250 |
22 |
4-18 |
3 |
| 3″ |
67 |
120 |
195 |
160 |
135 |
172 |
300 |
24 |
8-18 |
3 |
| 4″ |
76 |
145 |
215 |
180 |
155 |
187 |
350 |
24 |
8-18 |
3 |
| 5″ |
100 |
200 |
245 |
210 |
185 |
200 |
650 |
26 |
8-18 |
3 |
| 6″ |
125 |
225 |
280 |
240 |
210 |
240 |
840 |
26 |
8-23 |
3 |
|
|
|
|
|
|
