| Q41M-16一体式法兰高温球阀1 |
◆ 概述：
球阀和旋塞阀属同一类阀门，不同的是球阀是用带贺形通孔的球阀作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭的目的。
◆ 性能规范：
| 型号 |
公称压力(MPa) |
试验压力 |
工作温度(℃) |
适用介质 |
| 强度水(MPa) |
密封水(MPa) |
气封水(MPa) |
| Q41M-16 |
1.6 |
2.4 |
1.8 |
0.6 |
≤300 |
导热油
蒸气
油、水 |
| Q41M-25C |
2.5 |
4.0 |
2.8 |
≤350 |
◆主要零件材料：
| 零件名称 |
材料 |
| Q41M-16 |
Q41M-25C |
| 阀体 |
HT200 |
ZG230-450 |
| 球体 |
不锈钢 |
| 阀杆 |
40# |
| 手柄 |
Q235 |
| 密封圈 |
复合石墨 |

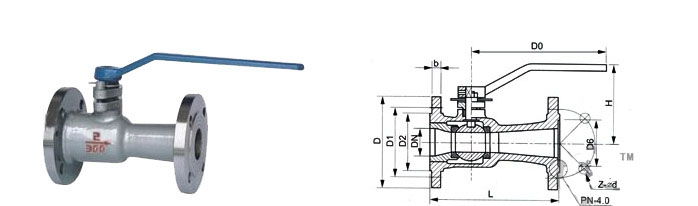

◆K连接尺寸表：
| 型 号 |
公称
通径DN(MM) |
尺 寸 |
| L |
D |
D1 |
D2 |
b-f |
Z-фd |
H |
Do |
Q41M-16
(16P) |
15 |
130 |
95 |
65 |
35 |
14-2 |
4-14 |
105 |
150 |
| 20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
110 |
150 |
| 25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
120 |
160 |
| 32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
140 |
180 |
| 40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
155 |
250 |
| 50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
175 |
300 |
| 65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
195 |
300 |
| 80 |
310 |
195 |
160 |
135 |
22-3 |
8-18 |
225 |
320 |
| 100 |
350 |
215 |
180 |
155 |
24-3 |
8-18 |
250 |
320 |
| 125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
270 |
360 |
| 150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
290 |
360 |
| 200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
350 |
450 |
| 250 |
730 |
405 |
355 |
320 |
30-3 |
12-25 |
405 |
450 |
Q41M-25C
(25P) |
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
105 |
150 |
| 20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
110 |
150 |
| 25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
120 |
160 |
| 32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
140 |
180 |
| 40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
155 |
250 |
| 50 |
230 |
160 |
125 |
100 |
20-3 |
4-18 |
175 |
300 |
| 65 |
290 |
180 |
145 |
120 |
22-3 |
8-18 |
195 |
300 |
| 80 |
310 |
195 |
160 |
135 |
22-3 |
8-18 |
225 |
320 |
| 100 |
350 |
230 |
190 |
160 |
24-3 |
8-23 |
250 |
320 |
| 125 |
400 |
270 |
220 |
188 |
28-3 |
8-25 |
270 |
360 |
| 150 |
480 |
300 |
250 |
218 |
30-3 |
8-25 |
290 |
360 |
| 200 |
600 |
360 |
310 |
278 |
34-3 |
12-25 |
350 |
450 |
|
|
|
|
|
|
